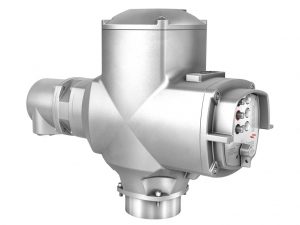

Блок управления AC является отличным решением, если область применения предполагает наличие самоподстраивающихся функций управления, регистрации данных, наличие пользовательского интерфейса или в том случае, если арматура и привод входят в систему управления ресурсом с помощью интеллектуальной системы диагностики.

Блок управления AC оснащен свободно программируемым параллельным интерфейсом и/или интерфейсами для цифрового управления в рамках автоматизации процесса.

Функции диагностики включают протоколирование событий с указанием времени, протоколирование моментной характеристики, постоянную запись температуры и уровня вибрации на приводе, а также подсчет количества пусков и времени работы электродвигателя.

В дополнение к основным функциям блок управления АС обеспечивает ряд опций, которые отвечают специальным требованиям, в том числе, байпас момента для срыва клапанов в случае тугой затяжки, функции управления временем работы во избежание гидроудара в трубопроводах.

При разработке блока управления второго поколения AC 01.2 особое внимание уделялось удобству использования и простоте интеграции электроприводов в распределенную систему управления РСУ.

Большой графический дисплей используется для программирования средств управления через меню, в качестве опции используется программа AUMA CDT через беспроводное соединение Bluetooth. Если управление осуществляется по цифровой шине, программирование блока управления АС может осуществляться из диспетчерской.

Интерфейсы:

• Электрический разъем АУМА (клеммы в качестве опции)
• Крышка с резьбой под различные кабельные вводы
• ОВК соединение для цифровых интерфейсов
• HART

Технические характеристики:

• Модульный интерфейс для дистанционного управления
• Панель местного управления с запираемым ключом-селектором, кнопками и индикаторными лампами
• ЖК-дисплей для индикации состояния и настройки
• Настройка без вскрытия корпуса привода и программирование средств управления(при наличии магнитного датчика положения и момента MWG)
• Возможен разнесенный монтаж на настенном креплении
• Управление электродвигателем через реверсивные или тиристорные пускатели
• Автоматическая коррекция фаз
• Внешнее питание 24 В постоянного тока (опция)

Интерфейсы и функции

• Управляющие входы с различным напряжением (постоянный/переменный ток)
• Беспотенциальные сигнальные реле для индикации состояния
• Аналоговое управление (0/4-20 мA)
• Программируемый пошаговый режим (для увеличения времени работы)
• Свободно настраиваемые промежуточные положения
• Регулятор процесса (PID)
• Управление по цифровому протоколу (Profibus DP/DPV1, Modbus RTU, Foundation Fieldbus, DeviceNet, HART, Беспроводное соединение)
• Дублирующий цифровой интерфейс
• Функционирование в аварийном режиме и при потере связи (программируется)
• Данные о положении и моменте в виде аналогового сигнала(при наличии магнитного датчика положения и момента MWG)
• Регистрация рабочих данных
• Интерфейс Bluetooth для ноутбука или КПК (опция)Функциональная безопасность: До SIL 1 для разных конфигураций
